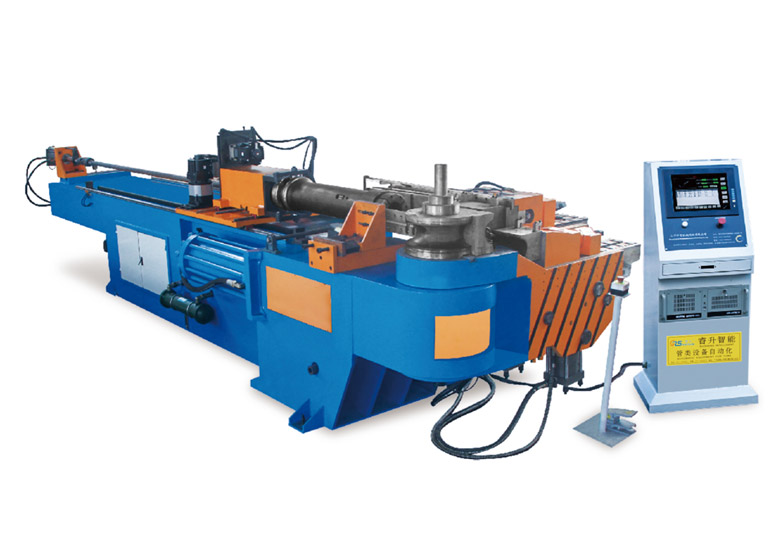

CNC數控彎管機SB-219CNC-2A-1S
服務熱線:

133-8028-8977

詳細描述

機械特點:
1、全自動彎管機可對復雜三維管件進行左右彎制。
2、工業計算機系統具備3D干涉檢查功能。
3、通過5-13軸伺服電機精確控制。
4、可連接機器人和三維測量?jī)x等。
5、可實現1-4層模具左彎和右彎功能。
6、可直接用輸入管件數據生成3D立體圖,并能模擬管件成型過程,預視管件成形圖形。
7、可實現大半徑或螺旋狀品彎曲、帶推彎功能。
8、有完善的機器故障報警功能,并在屏幕.上顯示報警信息,便于操作者直找排除故障。


設備參數:

機型 單位 SB-114CNC SB-130CNC SB-168CNC SB-219CNC SB-273CNC SB-325CNC
最大彎曲管徑X厚壁 mm φ120.1×8 φ133.1×8 φ169.1×14 φ220.1×16 φ275.1×20 φ325×30
最大彎曲半徑 mm R450 R450 R600 R800 R800 R1200
最大彎曲角度 ° 190 190 190 190 190 190
最大送料長度 mm 3000 3000 3500 4000 4000 5000
送料方式 - 直送或夾送 直送或夾送 直送或夾送 直送或夾送 直送或夾送 直送或夾送
彎管速度 °/s Max.30 Max.30 Max.30 Max.25 Max.25 Max.20
轉管速度 °/s Max 160 Max 160 Max 160 Max 80 Max 80 Max 80
送料速度 mm/s Max.800 Max.800 Max.800 Max.600 Max.500 Max.500
彎管精度 ° ±0.1 ±0.1 ±0.1 ±0.2 ±0.2 ±0.2
轉管精度 ° ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
送料精度 mm ±0.1 ±0.1 ±0.1 ±0.1 ±0.1 ±0.1
資料輸入方式 - 工作值(Y.B.C)
彎管方式   液壓彎管
轉管伺服電機功率 kw 2 2 3 3 3 7
送料伺服電機功率 kw 3 3 4 5 7 11
管件允許彎頭數 個 100個彎
可儲存零件數 兩百萬組(工業電腦型)
油壓電機功率 kw 22 22 30 35 35 55
系統最大壓力(可調) Mpa 14 14 14 14 14 14
機器重量 kg 6800 7800 12000 22000 25000 38000
