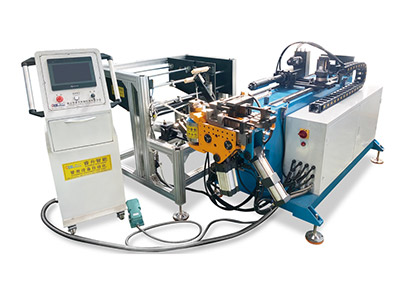

三維自動彎管機具有較高科技含量的創新產品,其優點是,重復定位精度高,可靠性好,操作簡單,維修方便,價格適中。
該機可完全滿足高、中、低擋各類型號客車的各種車身骨架彎曲構件的大、申、小批量生產。是客車生產企業生產技術提升,必備的專用設備。
三維自動彎管機控制系統主要由人機界面(HMI)、可編程控制器(PLC)、三套伺服電機以及油缸和氣缸等組成,帶有配方功能的人機界面(HMI)可存儲上百種工件的工藝參數,實現人機對話。PLC使用松下FP-X,可同時實現四軸定位和兩組插補功能,滿足了三維彎管機控制系統復雜的控制要求。
而設備中的伺服電機全部采用國產先進的交流伺服電機,其作用是實現兩個軸(折彎軸和旋轉軸)的旋轉角度控制以及實現一軸(進給軸)進給控制,其中進給軸和折彎軸進行直線插補完成折彎功能,兩軸的位移由折彎的角度確定,旋轉軸根據指令進行旋轉定位。此外,電磁閥配合油缸、氣缸用于實現彎管動力,如主夾、副夾、料夾、芯桿、托管等。
伺服電機在這個設備中起著至關重要的作用,伺服良好的性能是整個設備能夠正常運行的關鍵,通過調整參數,使得伺服電機運行在最佳狀態保證了整個設備得正常運行。
